選擇斷路器電流規格的前提當然是搞清家里的回路劃分！

《民用建筑電氣設計規范》的對家居配電箱的供電回路做出了明確規定：

每套住宅應設置不少于一個照明回路；

裝有空調的住宅應設置不少于一個空調插座回路；

廚房應設置不少于一個電源插座回路；

裝有電熱水器等設備的衛生間，應設置不少于一個電源插座回路；

除廚房、衛生間外，其他功能房應設置至少一個電源插座回路。

我們需要對上述提到的每個回路進行單獨的電流計算，以確定這些單獨回路適合的斷路器規格，并將所有回路上的電器功率進行匯總，以確定總開關斷路器的電流規格~

電流規格怎么算？是不是全還給初中物理老師了？

局長跟大家一起補補課！

電流（I）=功率（P）/電壓（U）

牢記這個公式，一切電流計算即可暢通無阻！

另外，由于家用插座負載最大為16A，所以每一回路的用電負荷盡量控制在3000W以內，每個插座回路的插座數量不超過10個哦。

一起來看看每個回路的電流應該怎么算！（電器功率僅供參考）

P(總功率)

=42+870+320+2000+700+40+1000+800

=5772W

5772/220=26.24A

選擇 兩個16A 漏電斷路器

P(總功率)

=300+1800+130+500+2000+2000+1000

=7730W

7730/220=35.14A

選擇 兩個16A 漏電斷路器

P(總功率)

=2500+2000+1600

=6100W

6100/220=27.72A

選擇 兩個16A 漏電斷路器

P(總功率)

=150+80+100+50+60+100+20

=560W

560/220=2.54A

選擇 一個 6A 斷路器即可

TIPS.

根據《建筑照明設計規范》要求，每個照明回路中普通燈具的數量不準超過25個，如果是LED燈的話，不允許超過70個。

空調回路

空調回路的計算方式與其他回路稍有不同。

斷路器依據短路瞬時脫扣電流的不同，有多種型號標準，空調可以用C型也可以用D型產品，C型和D型能夠承受的空調啟動沖擊電流的能力不一樣。鑒于市面上的斷路器一般是C型，在此分享C型斷路器的電流規格計算方式啦。

C型斷路器電流計算：

以客廳空調為例：2700W

2700/220=12.3A*3=36.9A

選擇 一個 40A 漏電斷路器

TIPS:

不同空調類型啟動電流不同，以普通空調為例，啟動電流是額定電流的三倍，因此在計算C型斷路器電流規格時別忘了乘以3哦~

總開關的選擇

總開關一般按照每個回路最大可能使用負載的情況計算，而每天用電量最大的時刻就是做飯時間！

那么在做飯時間，每個回路有多少功率呢？

以廚房回路為例，洗碗機在做飯的時候不會用到，此時，廚房回路的功率為5672-1000=4672W 。

同理，

我們可以大概估算同一時間其他回路的使用功率~

衛生間回路---負載功率4500W ，

照明回路--負載功率150W，

空調回路--負載功率2700W，

插座回路--負載功率300W，

在做飯這一用電量高峰時間，全屋所有回路的總功率

P=4772+4500+150+2700+300

  =12422W

相應的電流即為 12422W/220V=56.46A

所以總開關選擇 63A 漏電斷路器（或斷路器）即可！

這么多的電器與回路

家庭用電保護更需要我們時時上心！

意外短路、電器過載、

漏電危險、產品風險……

電子化時代，家庭用電保護亟待升級

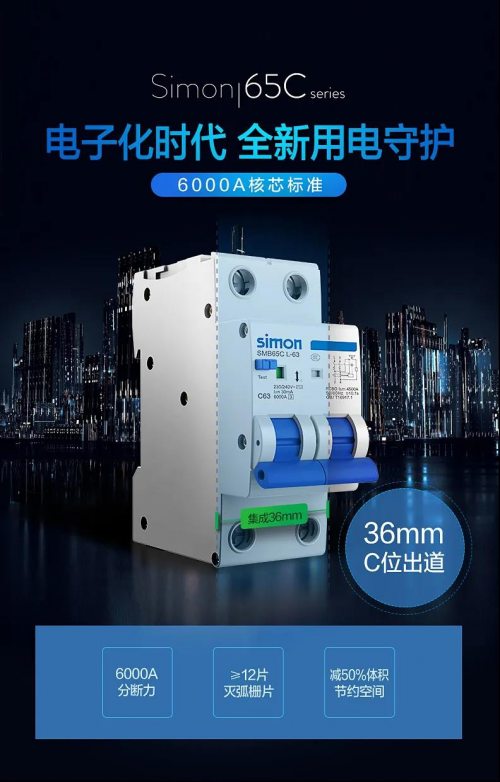

Simon 65C 新核芯 新標準

電子化時代安全用電守護

高分斷強滅弧

6000A分斷力，強效滅弧系統

省空間更經濟

帶漏保產品一體化設計，節省50%配電箱空間

超齊全安全型產品方案

一站式配齊

總之，牢記電流=功率/電壓的公式

理清家里的每一個用電回路及電器

針對不同回路進行計算就不會出錯！

如果實在算不清

記得一定要以電工清單為準哦
