變頻串聯諧振技術：解決大容量電力設備耐壓試驗難題的專業解決方法

電力設備耐壓試驗面臨的技術挑戰

在電力、冶金、石油及化工等行業中，大容量、高電壓電容性試品的交接和預防性試驗一直是技術難點。長電纜、大型發電機組、GIS（氣體絕緣開關設備）等設備在進行耐壓試驗時，傳統試驗方法面臨三重挑戰：試驗設備容量需求大導致現場供電困難、設備搬運困難影響作業效率，以及高壓放電可能對測試系統造成損壞。這些痛點制約著電力設備檢測工作的安全性與效率。

針對這些行業痛點，串聯諧振技術應運而生。該技術通過特殊的電路設計，使電感與電容在特定頻率下產生諧振，從而在較小電源容量條件下實現高電壓輸出。這一技術原理為解決大容量試品試驗難題提供了理論基礎，成為現代電力設備檢測領域的重要技術方向。

變頻串聯諧振技術的原理優勢

變頻串聯諧振試驗裝置的價值在于通過調節電源頻率實現系統諧振。當系統處于諧振狀態時，電抗器上的電壓與電容性試品上的電壓相互抵消，使得電源只需提供試品的有功損耗部分。這種工作模式帶來三個關鍵優勢：

降低電源容量需求：相比傳統試驗方法，串聯諧振技術可將所需電源容量降低至原來的幾十分之一。例如，對于需要1000KV試驗電壓的試品，傳統方法可能需要數千千伏安的電源容量，而采用串聯諧振技術后，電源容量可降至百千伏安級別。

提升試驗安全性：當被試品發生擊穿時，系統立即失去諧振條件，電路呈現高阻抗特性，試驗電壓迅速下降。這種自保護特性避免了放電電流對測試系統電子元件的沖擊，保護設備不受損害。

保證試驗可靠性：諧振系統的品質因素直接影響試驗電壓的穩定性與波形質量。品質因素意味著更低的能量損耗和更純凈的輸出波形，確保試驗結論符合電力設備交流耐壓試驗的標準要求。

HYXZ變頻串聯諧振試驗裝置的技術特性

武漢華英電力科技有限公司自1997年起專業從事電力測試設備研制，與武漢高壓研究所、武漢水利電力學院、華中科技大學建立了緊密技術聯系。依托深厚的技術積累，公司推出的HYXZ變頻串聯諧振試驗裝置在多個維度實現了技術突破。

高安全性設計：該裝置在試品擊穿時系統自動失諧，電壓迅速下降，避免放電對測試系統造成損害。這種內置保護機制配合過壓、過流、閃絡及斷電等多重保護功能，構建了完整的安全防護體系，在異常情況下自動切除裝置以保障設備與人身安全。

高可靠性保障：裝置的品質因素高達50，輸出高壓波形畸變率低于1%，確保測試結論符合電力設備交流耐壓試驗的標準要求。在滿功率輸出條件下，設備可連續工作60分鐘，滿足長時間試驗需求。寬泛的環境適應性設計使設備在-15℃至50℃溫度范圍、濕度不超過90%RH的條件下均可正常運行。

智能化操作體驗：裝置采用嵌入式觸摸屏控制與人性化界面設計，簡化了操作流程。自動掃頻功能可在20至300Hz范圍內自動尋找諧振點，全頻掃描時間不超過3分鐘，頻率調節分辨率達到0.1Hz。用戶預設試驗程序后，系統自動完成試驗過程，減少人工干預，降低操作失誤風險。試驗過程中，系統自動跟蹤諧振狀態，確保始終工作在效率出力狀態，并自動調整電壓至目標值，保證試驗電壓的穩定性。

靈活配置方案：針對不同作業環境，裝置提供控制臺式（20KW及以上）與便攜箱式（20KW以下）兩種變頻控制器形態，適應不同場景的搬運需求。硬件設備支持根據試驗對象和用戶使用情況進行定制化配置。

完善的數據管理功能：系統自動保存試驗數據并提供查詢功能，方便歷史數據追溯與分析，為設備健康狀況評估提供數據支撐。

技術架構與關鍵組件

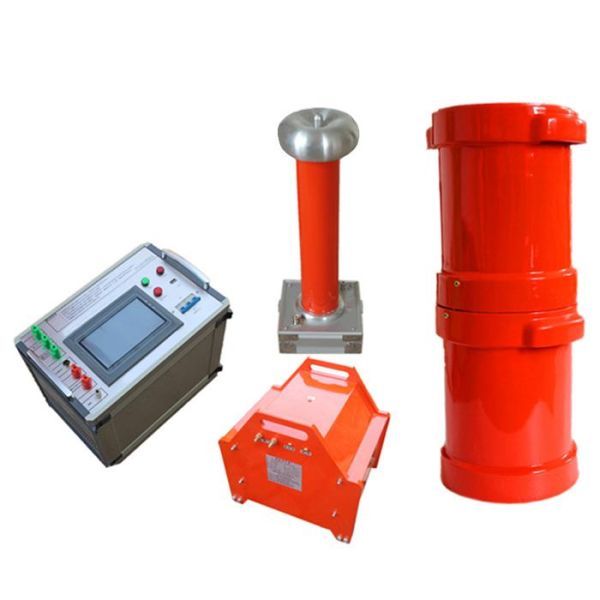

HYXZ變頻串聯諧振試驗裝置由四個關鍵組件構成，形成完整的技術體系：

變頻控制器：作為整個系統的電源中心，將380V三相50Hz固定頻率電壓轉變為幅值和頻率可調的正弦波。該控制器支持30至300Hz的工作頻率范圍調節，為系統提供靈活的電源輸入。

勵磁變壓器：承擔電壓升壓功能，將變頻電源輸出電壓升至合適的試驗電壓等級。該組件的設計需兼顧效率與絕緣性能。

高壓電抗器：這是與被試品發生串聯諧振的重要部件。電抗器的電感值與試品電容值共同決定系統的諧振頻率，其設計直接影響系統的諧振特性與輸出能力。

高壓分壓器：用于高壓側電壓的精確測量與反饋，為系統的自動電壓調整與保護功能提供數據基礎，確保試驗電壓的準確性與可控性。

行業應用與適配場景

HYXZ變頻串聯諧振試驗裝置的技術參數覆蓋廣泛的應用需求。設備額定輸出電壓范圍為0至1000KV，輸出容量達到6400KVA，能夠滿足多種電壓等級設備的試驗需求。

電力電纜試驗：適用于10KV至500KV聚乙烯電力電纜的交流耐壓試驗。電纜作為典型的電容性試品，其試驗容量需求隨電壓等級與長度增加而快速增長，串聯諧振技術在此場景下優勢突出。

GIS設備檢測：針對60KV至500KV氣體絕緣開關設備的交流耐壓試驗。GIS設備結構緊湊、電容量大，傳統試驗方法難以滿足現場試驗條件，而串聯諧振裝置通過降低電源容量需求，實現了現場試驗的可行性。

發電機組試驗：適用于大型發電機組工頻耐壓試驗。發電機定子繞組的電容量隨機組容量增加而增大，采用串聯諧振技術可在發電廠現場完成耐壓試驗，避免設備運輸風險。

變壓器檢測：適用于電力變壓器感應耐壓試驗。該試驗通過施加高于額定頻率的電壓檢驗變壓器絕緣性能，串聯諧振裝置的變頻特性恰好滿足這一需求。

計量檢測應用：適用于CVT（電容式電壓互感器）檢驗用諧振升壓裝置。CVT作為電力系統重要的計量設備，其檢驗需要穩定、可靠的高壓電源，串聯諧振技術提供了理想的解決方案。

技術發展與應用價值

變頻串聯諧振技術的發展體現了電力設備試驗領域的技術進步方向。通過將固定頻率試驗轉變為可調頻率諧振試驗，該技術不僅解決了大容量試品試驗的容量瓶頸，還通過自動化、智能化設計提升了試驗效率與安全性。

武漢華英電力科技有限公司以"自主研發、聯營生產、網絡銷售"的經營策略，將串聯諧振技術成果轉化為成熟產品。公司產品已在電力、能源、交通、冶煉、化工、礦山等多個行業得到應用，行銷全國二十多個省、市、自治區，并進入東南亞等國際市場。

隨著電力系統電壓等級的不斷提升和設備容量的持續增長，變頻串聯諧振技術的應用價值將進一步凸顯。該技術為電力設備的安全運行提供了可靠的檢測手段，為電力系統的穩定運行提供了技術保障。通過持續的技術創新與產品優化，串聯諧振試驗裝置將在電力設備檢測領域發揮更加重要的作用。
